Nguồn gốc: | Trung Quốc |
Hàng hiệu: | AEO |
Chứng nhận: | CE, FCC |
Số lượng đặt hàng tối thiểu: | 1 cặp |
---|---|
Giá bán: | negotiation |
chi tiết đóng gói: | gói và thùng carton |
Thời gian giao hàng: | 5-8 ngày làm việc |
Điều khoản thanh toán: | T / T |
Khả năng cung cấp: | 10000 đôi / tháng |
Đầu vào số: | 2 | Mất phản xạ: | > 15DB |
---|---|---|---|
Trạng thái cân bằng: | 0-150m@1.485Gb/s | Kết nối: | FC / PC (SC / PC tùy chọn) |
Kênh quang: | 1 | Loại quang học: | chế độ đơn (tùy chọn đa chế độ) |
Bước sóng: | 1310nm / 1550nm | Khoảng cách truyền tải: | 0-100km |
Mất phản xạ quang học: | > 15dB | Phối màu quang học: | <0,2UI |
Đầu nối quang học: | FC / PC (tùy chọn SC / PC) | Cổng BNC: | 2 |
Mức tín hiệu BNC: | 800mV danh nghĩa | BNC thời gian tăng / giảm: | Chỉ báo 200ps |
BNC Overshoot: | Biên độ <10% | Tốc độ bit video: | Tối đa 2,97Gb / giây |
BER: | <10 -9 | ||
Điểm nổi bật: | Bộ chuyển đổi 2CH HD SDI sang cáp quang,bộ chuyển đổi HD SDI sang cáp quang 20km,bộ chuyển đổi video 3G SDI sang cáp quang |
Bộ chuyển đổi video sang cáp quang 2Ch HD-SDI / 3G-SDI 2 cổng BNC và 1 cổng quang
Các thông số kỹ thuật
Quang học | Bước sóng | 1310nm & 1470nm-1610nm |
Loại sợi | Chế độ đơn, sợi đơn (mặc định) | |
Khoảng cách | 20km | |
Giao diện sợi quang | FC (mặc định) LC / SC / ST (tùy chọn) | |
Video SDI | Số giao diện video | 2 |
Giao diện vật lý | BNC | |
Độ phân giải tối đa | 1920 x 1080 @ 60Hz | |
Trở kháng đầu vào và đầu ra video | 75Ω (không cân bằng) | |
Điện áp đặt đầu vào / ra video | Điển hình: 1Vpp, Tối thiểu 0,5Vpp, Tối đa 1,5Vpp | |
Tỷ lệ bit video | Tối đa 2,97Gb / giây | |
Chuẩn video SDI | 270Mbps (SD-SDI), 1.485Gbps / M (HD-SDI), SMPTE425M3Gb / s Mapping (3G-SDI), SMPTE424M Giao diện nối tiếp 3Gb / s (3G-SDI) | |
Dữ liệu | Giao diện vật lý | Thiết bị đầu cuối kết nối tiêu chuẩn công nghiệp |
Tín hiệu giao diện | RS485 / RS422 / RS232 / Manchester | |
Tốc độ truyền | 0-400Kb / giây | |
BER | <10 -9 | |
Chế độ hoạt động | Song công hoàn toàn / bán song công | |
Điện & Cơ khí | Yêu cầu nguồn điện đầu vào | DC 5V |
Bộ chuyển đổi điện | AC 100V ~ 240V | |
Kích thước | 19,2 * 16,7 * 4,9cm | |
Đóng gói | 34,5 * 21 * 9cm | |
Cân nặng | 1,35kg | |
Thuộc về môi trường | Nhiệt độ hoạt động | -20 ° C ~ + 75 ° C |
Nhiệt độ bảo quản | -40 ° C ~ + 85 ° C | |
Độ ẩm làm việc | 0% ~ 95% (không ngưng tụ) | |
MTBF | > 100.000 giờ |
Tổng quat
Bộ chuyển đổi 2 kênh HD-SDI / 3G-SDI sang cáp quang là một giải pháp lý tưởng và kinh tế cho các ứng dụng giám sát.Nó nhận đầu vào điện 8 kênh 3G-SDI / HD-SDI / SD-SDI, chuyển đổi hoàn hảo tín hiệu SDI sang tín hiệu quang đơn mode, sau đó chuyển đổi tín hiệu quang thành tín hiệu SDI.Nó hỗ trợ truyền hình ảnh SDTV (143-540Mbps) và HDTV (1,485Gbps), 3Gb / s Mapping (3G-SDI).Cả bộ phát và bộ thu đều cung cấp khả năng cân bằng và khóa lại tại đơn vị đầu vào để xây dựng lại tín hiệu cho chất lượng nhất quán.
Đặc trưng
Video SDI
Số kênh: 2 chs
Đầu nối đặt đầu vào / ra: BNC 75Ω
Điện áp đầu vào / đầu ra: 1,0 Volt pp
Tốc độ bit video: Tối đa 3.2Gb / s
Chuẩn Video SDI: 270Mbps (SD-SDI)
1.485Gbps / M (HD-SDI)
Ánh xạ 3Gb / s (3G-SDI)
Dữ liệu
Mã hóa dữ liệu: RS485 / RS422 / RS232 / Manchester
Giao diện vật lý: Thiết bị đầu cuối vít tiêu chuẩn công nghiệp
Hỗ trợ tần số / tốc độ: 0 ~ 400K bps
Sợi quang
Số cổng quang: 1
Đầu nối: Simplex FC
Chế độ đơn 20Km
Chế độ đơn: 1310 / 1550nm (Tùy chọn)
Điện & Cơ khí
Bộ đổi nguồn: AC 100-240V sang DC 5V 2A
Công suất tiêu thụ: <3W
Thuộc về môi trường
Nhiệt độ hoạt động: - 5C ~ + 75 C
Nhiệt độ bảo quản: - 5 C ~ + 85 C
Độ ẩm tương đối: 0% ~ 95% (không ngưng tụ)
MTBF:> 100.000 giờ

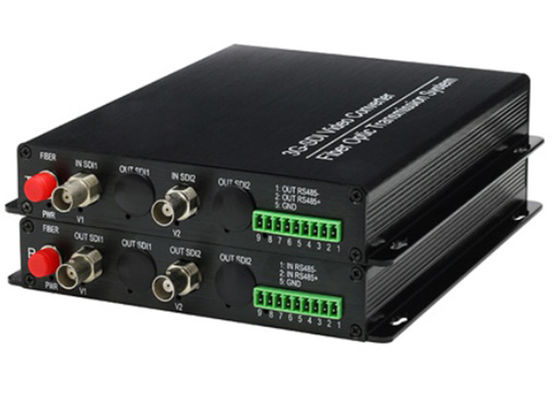

Hình ảnh sản phẩm
Sơ đồ ứng dụng
● Tất cả các gói của chúng tôi là gói tiêu chuẩn quốc tế
● Chúng tôi sẽ giao hàng ngay sau khi đơn hàng được xác nhận
Người liên hệ: Ms. Tina
Tel: 86-13316482515
